HCB10 heavy-duty manual lever hoist

Το βαρέως τύπου χειροκίνητο ανυψωτικό αλυσίδας μοχλού είναι ένα χειροκίνητο ανυψωτικό που είναι εύκολο στη χρήση και εύκολο στη μεταφορά. Είναι ανθεκτικό και φορετό και έχει υψηλή απόδοση ασφάλειας. Είναι κατάλληλο για χρήση σε εργοστάσια, ορυχεία, εργοτάξια, αποβάθρες, αποβάθρες, αποθήκες κλπ. Η εγκατάσταση μηχανημάτων και ανύψωσης φορτίου, ειδικά για ανοιχτές και μη ηλεκτρικές εργασίες, δείχνει την ανωτερότητά της.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Χαρακτηριστικά:

  • Συμπαγής σχεδιασμός ， όλη η κατασκευή από χάλυβα, ελαφριά χειρολαβή
  • Η ικανότητα ανύψωσης των 2.200 lb. είναι μεγαλύτερη από αρκετή για τις περισσότερες βιομηχανικές εφαρμογές
  • Η χειροκίνητη ανύψωση χρησιμοποιεί γρανάζια κατανομής φορτίων που καθιστούν εύκολη την ανύψωση βαρέων φορτίων
  • Σφυρήλατα άγκιστρα σχεδιασμένα να κάμπτονται αργά για να προειδοποιούν για υπερφόρτωση.
  • Κατασκευασμένο για να πληροί τα πρότυπα ασφαλείας CE

i-Lift No.211060221106042110605211060621106072110608
ΜοντέλοHCB10HCB20HCB30HCB50HCB100HCB200
Ονομαστική χωρητικότηταKg (λίβρες)1000(2200)2000(4400)3000(6600)5000(11000)10000(22000)20000(44000)
Τυπικό ύψος ανύψωσηςmm (σε.)2500/3000（100/120）3000/5000(120/200)
Φορτίο δοκιμήςΚΝ12.52537.562.5125250
Προσπάθεια για ονομαστική ικανότηταΝ310320360400430430
Αριθμός πτώσεων αλυσίδας φορτίου122248
Ελάχιστη απόσταση μεταξύ Hooks Hmm (σε.)300(12)380(15)470(18.5)600(23.6)730(28.7)1000(40)
Ντία. Της αλυσίδας φορτίουmm (σε.)Ø6x18Ø6x18Ø8x24Ø10x30Ø10x30Ø10x30
(0.2x0.7)(0.2x0.7)(0.3x0.9)(0.4x1.2)(0.4x1.2)(0.4x1.2)

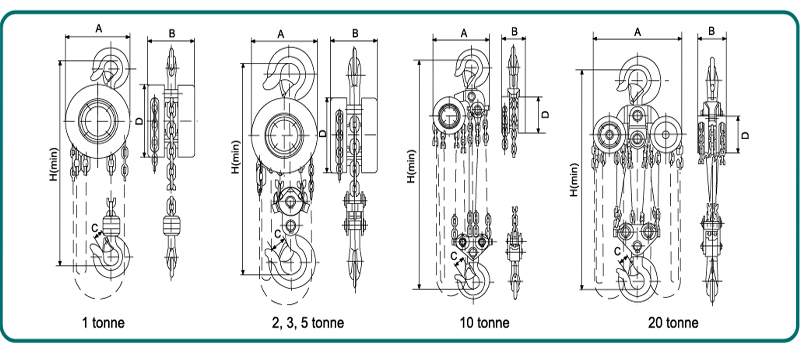

ΔιαστάσειςA mm (σε.)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
Β mm (σε.)130(5.2)130(5.2)139(5.6)162(6.4)162(6.4)189(7.4)
C mm (σε.)22(0.9)26(1)32(1.2)44(1.7)50(2)70(2.7)
D mm (σε.)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
Καθαρό βάροςkg (λίβρες)9.2(20.2)10(22)12(26.4)14(30.8)20.2(44.4)22.7(50)32(70.4)35(77)65(143)68(150)148(325.6)155(341)
Μεικτό βάροςkg (λίβρες)9.6(21)10.4(23)13.1(28.8)14.5(31.9)20.8(45.8）23.3(51.3)33(72.6)36(79.2)67(147.4)80(176)150(330)180(396)
Extra Weight Per Metre of Extra Lift(pcs)1.652.53.75.29.619.2

Διαδικασία λειτουργίας:

1. Απαγορεύεται αυστηρά η χρήση υπερφόρτωσης έλξης καλωδίου.

2. Απαγορεύεται αυστηρά η λειτουργία με άλλες εξουσίες εκτός από το ανθρώπινο δυναμικό.

3. Πριν από τη χρήση, βεβαιωθείτε ότι τα μέρη είναι άθικτα, τα μέρη μετάδοσης και η αλυσίδα ανύψωσης είναι καλά λιπανμένα και ότι η κατάσταση ρελαντί είναι φυσιολογική.

4. Ελέγξτε εάν τα άνω και κάτω άγκιστρα κρέμονται πριν από την ανύψωση και η αλυσίδα ανύψωσης πρέπει να κρεμάται κάθετα. Δεν πρέπει να υπάρχουν στριμμένοι σύνδεσμοι και το κάτω άγκιστρο της αλυσίδας διπλής σειράς δεν πρέπει να αναποδογυρίζεται.

5. Ο χειριστής πρέπει να στέκεται στο ίδιο επίπεδο με τον τροχό βραχιολιού για να ταλαντεύεται το βραχιόλι, έτσι ώστε ο τροχός βραχιολιού περιστρέφεται προς τη φορά των δεικτών του ρολογιού, έτσι ώστε το βάρος να μπορεί να αυξηθεί. Όταν το βραχιόλι αντιστραφεί, το βάρος μπορεί να μειωθεί αργά.

6. Κατά την ανύψωση βαρέων αντικειμένων, απαγορεύεται αυστηρά στο προσωπικό να κάνει οποιαδήποτε εργασία ή να περπατά κάτω από βαριά αντικείμενα για την αποφυγή μεγάλων ατυχημάτων.

7. Κατά τη διάρκεια της διαδικασίας ανύψωσης, ανεξάρτητα από το αν το βάρος αυξάνεται ή πέφτει, όταν τραβιέται το βραχιόλι, η δύναμη πρέπει να είναι ομοιόμορφη και ήπια. Μην ασκείτε υπερβολική δύναμη για να αποφύγετε το άλμα του βραχιολιού ή του δακτυλίου.

8. Εάν ο χειριστής διαπιστώσει ότι η δύναμη έλξης είναι μεγαλύτερη από την κανονική δύναμη έλξης, θα πρέπει να σταματήσει να τη χρησιμοποιεί αμέσως. Αποτρέψτε τη ζημιά στην εσωτερική δομή για την πρόληψη ατυχημάτων.

9. Αφού το βαρύ αντικείμενο προσγειωθεί με ασφάλεια και ασφάλεια, αφαιρέστε το άγκιστρο από την αλυσίδα.

10. Μετά τη χρήση, χειριστείτε απαλά, τοποθετήστε το σε ξηρό, αεριζόμενο μέρος και απλώστε το λιπαντικό λάδι.
